?

醫用防護服抗合成血液穿透性試驗方法

　　A.1 范圍
　　本試驗使用合成血液確定在不同試驗壓強下，防護服對合成血液穿透的抵抗能力。

　　A.2 方法
　　在持續施加的壓強下以合成血液對防護服材料進行試驗。目視檢查材料上合成血液是否穿透。

　　A.3 儀器
　　試驗所需的儀器如下
　　a）如圖A.1穿透試驗槽和圖A.2所示的試驗儀器，宜用不銹鋼材料；
　　b）正方形全屬阻滯篩，應符合下列要求：
　　　　● 開孔率>50%；
　　　　●在14kPa下彎曲≤5mm；
　　c）可以提供14kPa土lkPa氣壓的氣源；
　　d）秒表，精度為士1s；
　　e）分析天平，精度為士0.01g；
　　f）可以產生13.5N•m扭矩的夾鉗；
　　g）表面張力儀。

　　A.4 合成血液

　　A.4.1 成分
　　按照YY/T0700-2008附錄A 的配方制備1L合成血液”；
　　羧甲基纖維素鈉[例如，CMC-Sigma 9004-32-4²中黏度]　　　　　　　　　　　　　　　　　　2g
　　聚氧乙烯（20）山梨糖醇酐單月桂酸酯《例如，吐溫20[Fluka9377²]}　　　　　　　　　　　 0.04g
　　氯化鈉（分析純） 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 2.4g
　　莧菜紅染料[例如，Sigma 915-67-3²]　　　　　　　　　　　　　　　　　　　　　　　　　　1.0g
　　磷酸二氫鉀（KH₂PO₂）　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　1.2g
　　磷酸二氫鈉（Na₂HPO₄ ）　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　4.3g
　　蒸餾水或去離子水　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 加至1L

　　A.4.2 配制方法
　　將羧甲基纖維素鈉溶解在0.5L水中，在磁力攪拌器上混勻60min。
　　在一個小燒杯中稱量吐溫20，加入水混勻。
　　將吐溫20溶液加到羧甲基纖維素鈉溶液中，用蒸餾水將燒杯洗幾次加到前溶液中。
　　將NaCl溶解在溶液中。將KH₂PO₄和Na₂HPO₄溶解在溶液中。
　　加入MIT（如使用）和莧菜紅染料。
　　用水將溶液稀釋近1000mL。

　　用磷酸鹽緩沖液將合成血液的pH調節至7.3±0.1，定容至1000mL。
　　1）可在合成血液中加入2-甲基-4-異噻唑啉-3-酮鹽酸鹽（MIT）（0.5g/L）以延長溶液的貯存期。
　　2）Sigma9004-32-4.Fluka 9377,Sigma915-67-3以及Fluka 9377是合適的商用產品舉例。
　　　　按照GB/T5549-1990測量合成血液的表面張力，結果應是0.042N/m±0.002N/m。

　　A.5 試驗樣品的準備
　　　　在每一個防護服樣品上隨機裁取3片75mm×75mm的試驗樣品。
　　　　在對復合材料或多層材料進行試驗時，應將其邊緣處封好。保留直徑大于57mm的區域用于試驗。

　　A.6 試驗步驟

　　A.6.1 按照圖A.1所示方式組裝試驗槽：
　　　　a）將試驗槽水平放置在試驗臺上，將防護服材料正常外表面面向試驗槽放入槽內；
　　　　b）將一個墊圈、一個阻滯篩、另外一個墊圈放在試驗槽上。放上法蘭蓋和透明蓋，擰緊穿透試驗槽；
　　　　c）將穿透試驗槽以垂直方向裝入試驗儀器中，排放閥向下；
　　　　d）將穿透試驗槽的保釘慢慢擰至13.5N•m；
　　　　e）關閉排放閥。

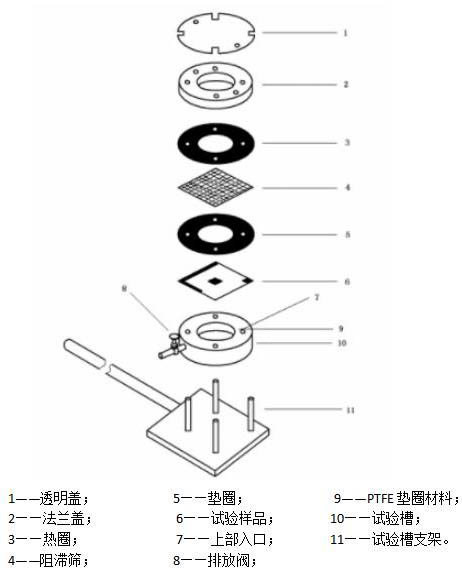

圖A.1 試驗槽結構

　　A.6.2 用漏斗或注射器將大約50mL~55mL的合成血液緩慢從上部的入口處注入到穿透試驗槽內。觀察5min。如果有合成血液從試驗樣品穿透則停止試驗。

　　A.6.3 如果觀察不到有合成血液穿透，則連通圖A.2試驗儀器的空氣管路，將一定壓力的空氣從上部的入口處輸入到穿透試驗槽內。逐漸將壓力升至1.75kPa。將此壓力保持5min，在樣品的可視面觀察是否有液體穿透。如果有合成血液從試驗樣品穿透則停止試驗。樣品抗合成血液穿透性為1級。

　　A.6.4 如果觀察不到有合成血液穿透，則緩慢將壓力升至3.5kPa，并保持此壓力5min。
　　在樣品的視面觀察是否有液體穿透。如果有合成血液從試驗樣品穿透則停止試驗。樣品抗合成血液穿透性為2級。

　　A.6.5 如果觀察不到有合成血液穿透，則緩慢將壓力升至7kPa，并保持此壓力5min。在樣品的可視面觀察是否有液體穿透。如果有合成血液從試驗樣品穿透則停止試驗。樣品抗合成血液穿透性為3級。

　　A.6.6 如果觀察不到有合成血液穿透，則緩慢將壓力升至14kPa，并保持此壓力5min。
　　在樣品的可視面觀察是否有液體穿透。如果有合成血液從試驗樣品穿透則停止試驗。樣品抗合成血液穿透性為4級。

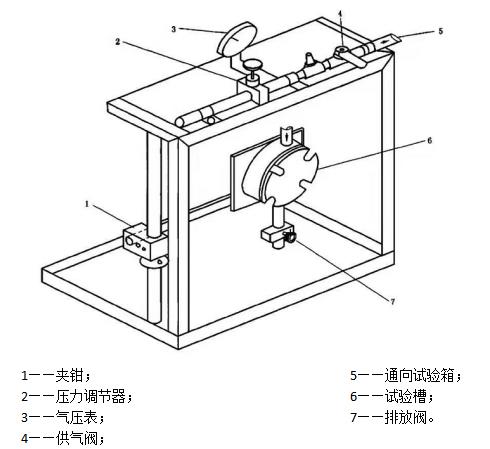

圖A.2 試驗儀器示意圖

　　A.6.7 如果觀察不到有合成血液穿透，則緩慢將壓力升至20kPa，并保持此壓力5min。在樣品的可視面觀察是否有液體穿透。如果有合成血液從試驗樣品穿透則停止試驗。樣品抗合成血液穿透性為5級。如果觀察不到有合成血液穿透，樣品抗合成血液穿透性為6級。

　　A.6.8 試驗結束后將氣源關閉并將穿透試驗槽的閥門打開至通風位置。

　　A.6.9 打開排放閥將合成血液排空。以適當的洗液沖洗試驗槽除去殘留血跡。從試驗槽中拿出樣品和墊圈。清潔試驗槽外部與合成血液接觸的所有部件。
